资产管理 UHF RFID 硬件解决方案

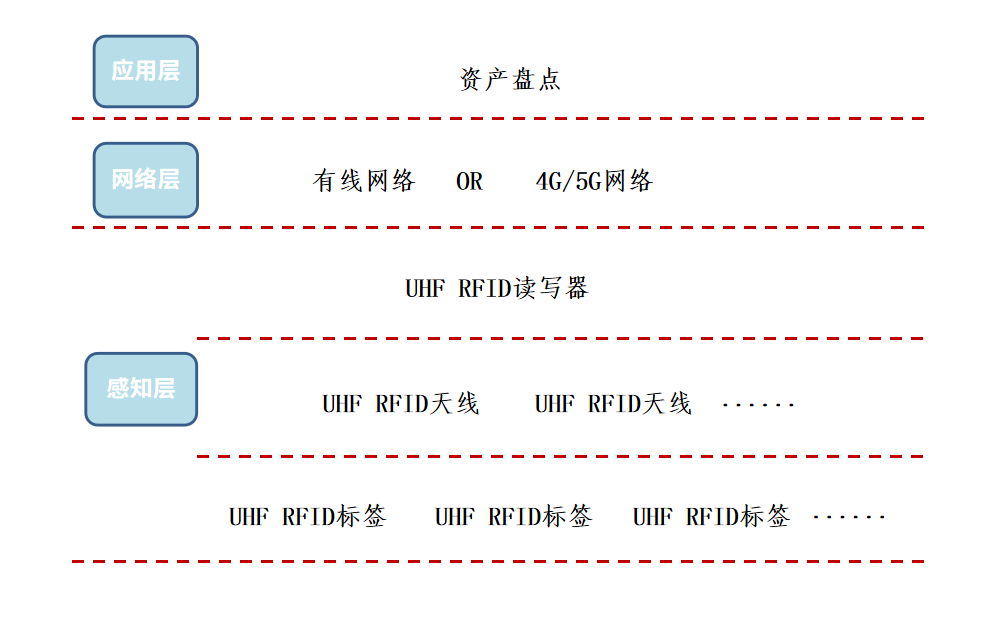

一、系统架构

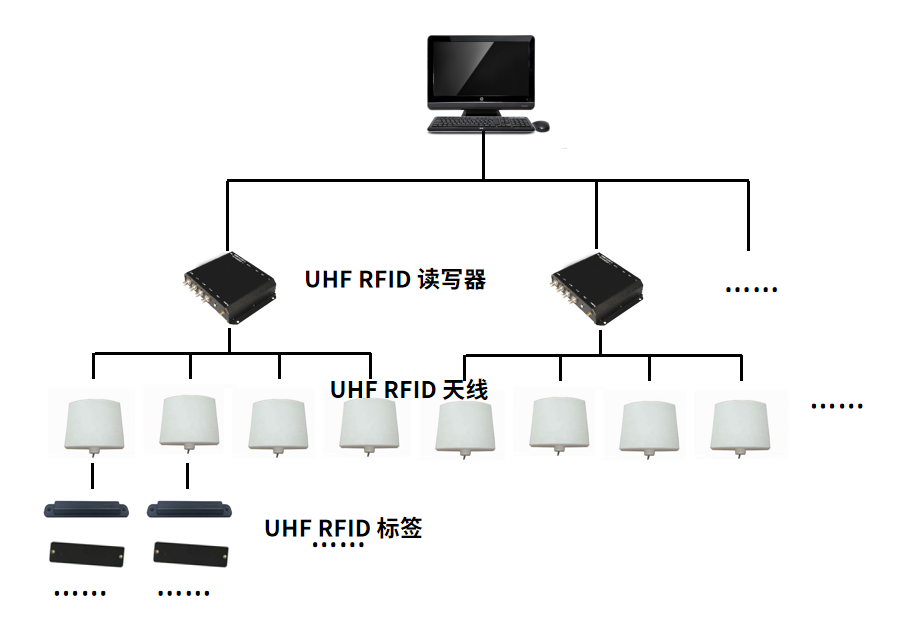

二、硬件架构

三、业务流程

1. UHF RFID读写器和云端通过HTTP协议进行数据传输;

2. UHF RFID读写器通过天线，采集电子标签数据;

3. 云端每隔一段时间发起资产盘点;

4. UHF RFID读写器接收指令后自动盘点并自动上报盘点结果;

5. 云端接收盘点结果并智能分析，生成报表;

6. 若发现有异常，可远程控制有异常的点位，进行二次盘点确认。


四、优势

1. 动态调整端口阻抗，在外接环境有较大差异情况下，RFID的性能一致性不受影响。

2. 稳定性高，支持温度保护，温度过高时（大于85摄氏度），停止工作，温度恢复后，设备自动恢复工作。

3. 支持防串读算法，有效过滤干扰标签。

4. 多天线快速切换算法，每个天线工作时间动态分配，实现快速无漏读。

5. 支持FastID、Tagfocus、BlockWrite、BlockErase、BlockPermalock及EAS操作功能，实现稳定，安全，高效的传输。

6. 软硬件防死机机制，保证设备7*24小时无故障运行。

7. 支持ISO18000-6C、GB29768及EPC C1Gen2V2.0 （多协议应对复杂环境）。

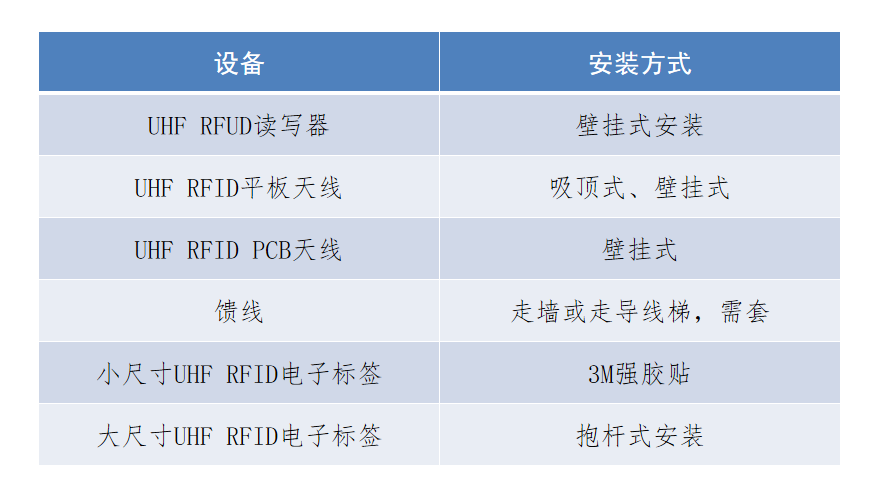

五、安装部署--室内机房

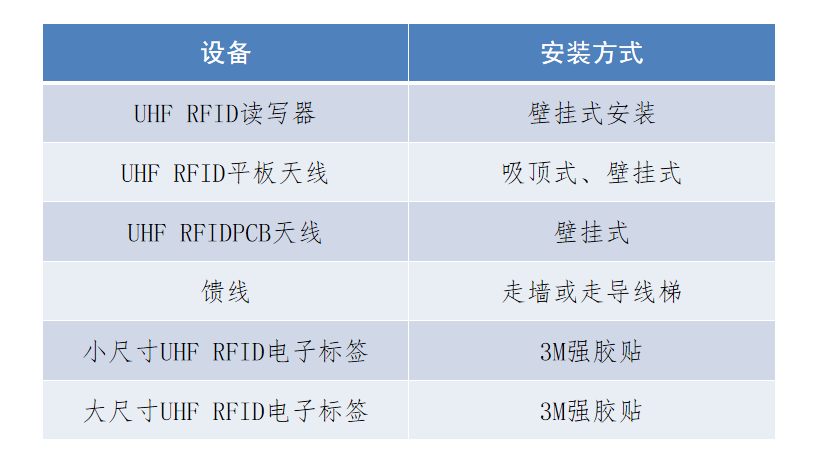

     安装部署--室外机房

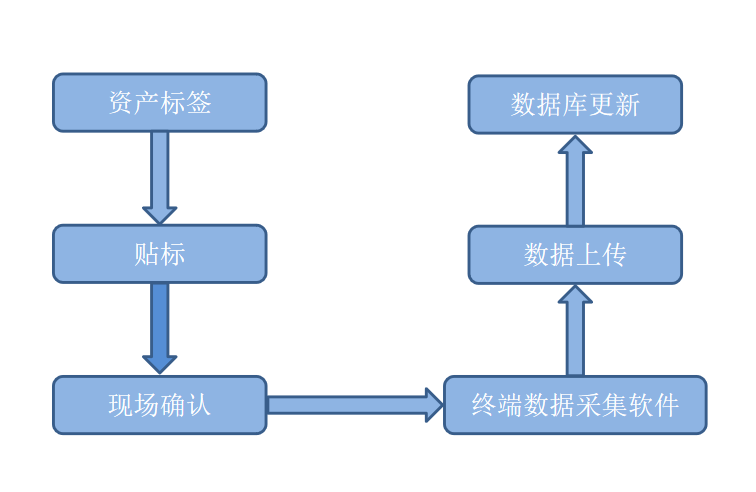

六、资产标签初始化

七、安装部署后自动测试

      安装部署完成后，需确认施工人员是否保质保量的完成安装部署工作。我们根据现场实际情况，会定制开发一个自动检验软件。该软件自动测试读写器状态、馈线状态、天线状态及标签安装位置是否合理，若发现相应异常，则现场提示施工人员解决故障。此软件可大大缩短排障时间，提升施工进度。

八、硬件设备

• UHF RFID读写器EZ710R-4

• UHF RFID天线  EZA-9C24045

• 馈线RLFC-195

• UHF RFID特种标签 EZT-M952503

• UHF RFID特种标签 EZT-M501003

• UHF RFID特种标签 EZT-M1352212


九、现场测试结果

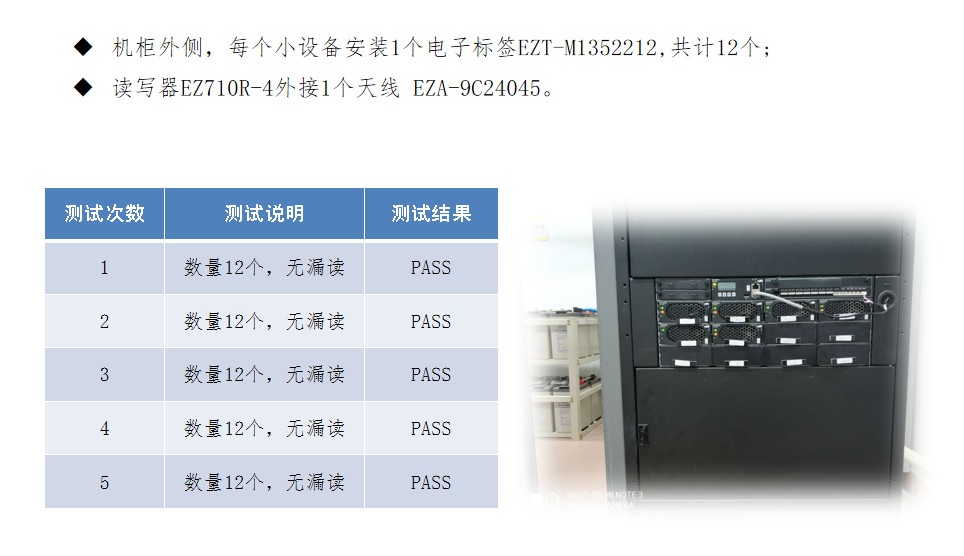

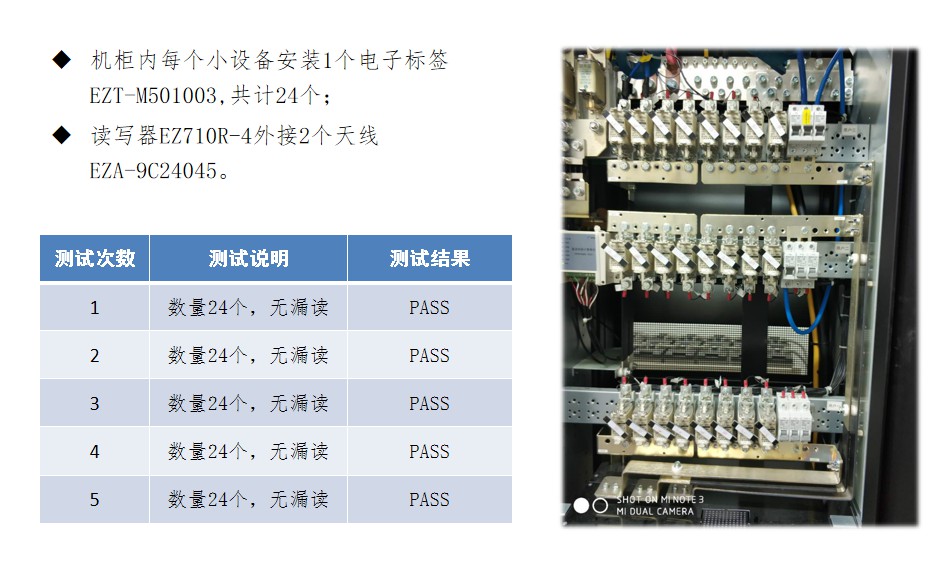

    现场测试  机柜一

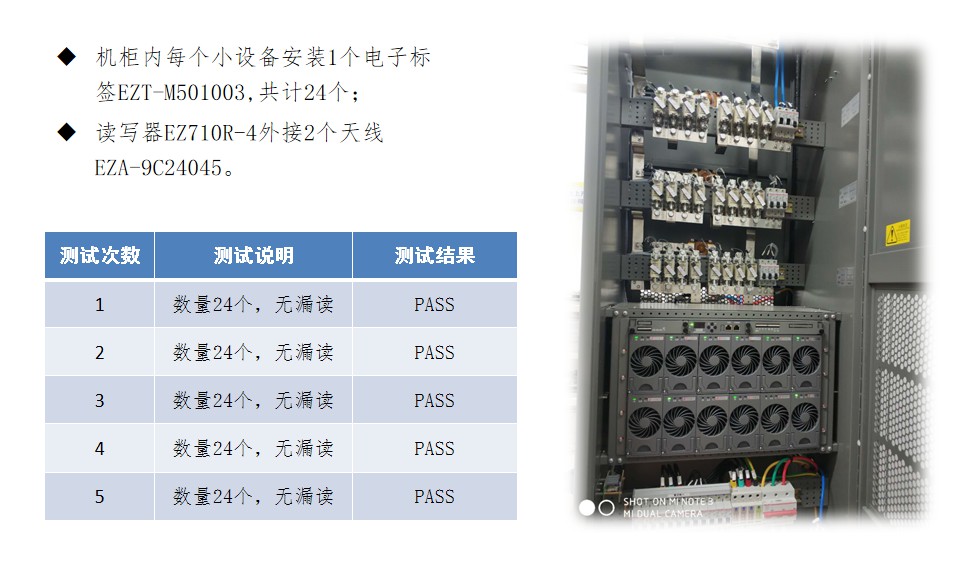

 现场测试  机柜二

现场测试  电池组一&立式空调  电池组一&立式空调

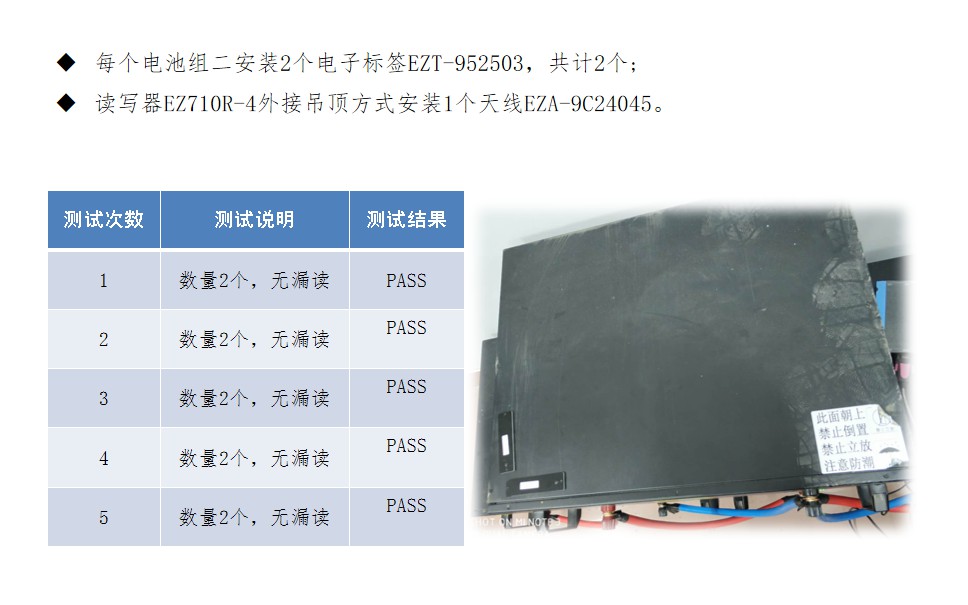

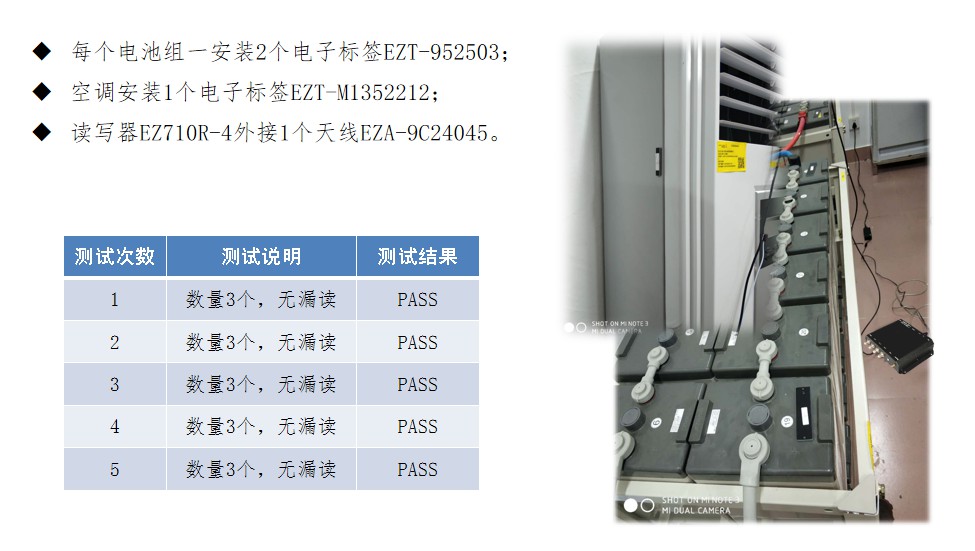

现场测试  电池组二

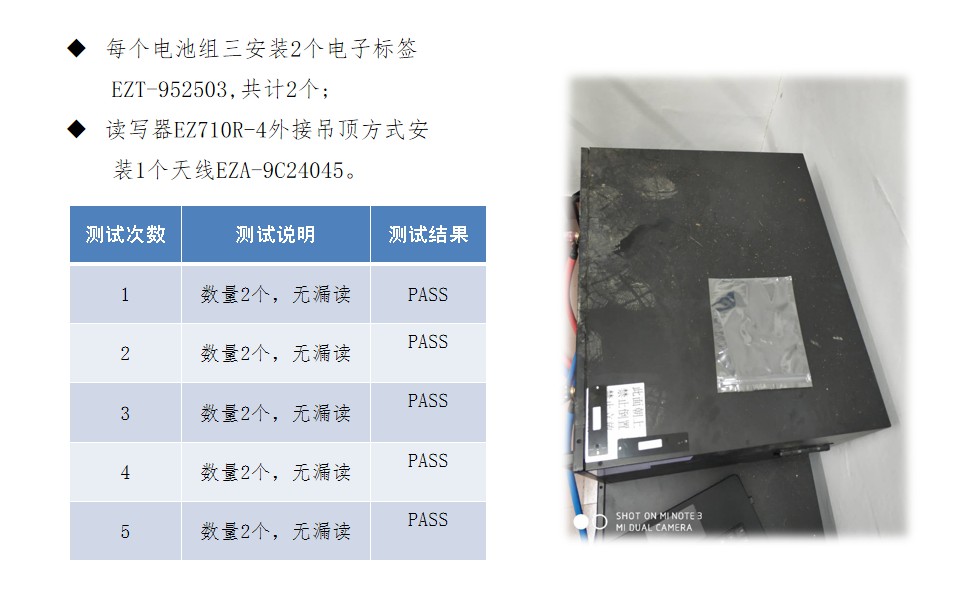

现场测试  电池组三
